Dynafix referentie systeem voor high-mix-low-volume en kleine series

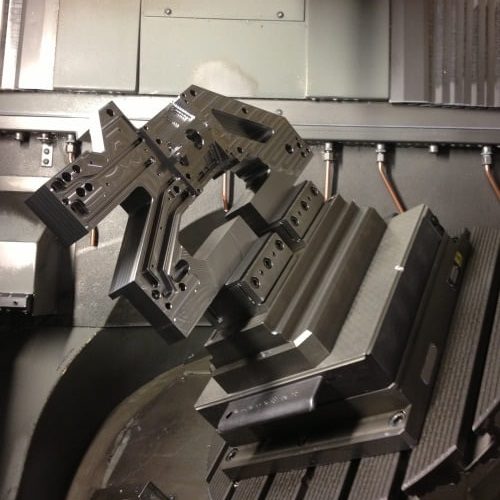

dyn_milling-tiny

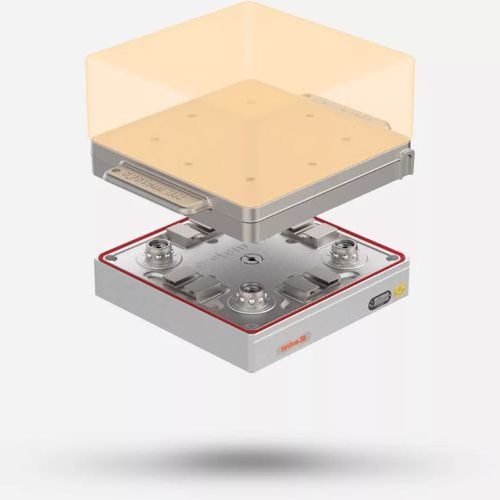

s3r dynafix

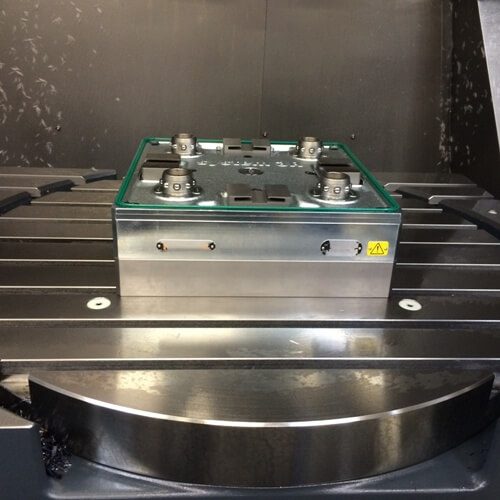

s3r_dyn_dmu65mono-tiny
3R-770-1

3R-770-1 Automatische pneumatische tafel chuck

  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Aanbevolen bedieningssleutel: 3R-611.41 or 3R-611.2
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 24.5 Kg
Bekijk tekening
3R-770-1

3R-770-4 Automatische pneumatische tafel chuck, met geslepen referentiesysteem

  • Geen behoefte aan referentie
  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 24.5 Kg
Bekijk tekening
3R-770-5 (1)

3R-770-5 Automatische pneumatische tafel chuck, lucht verbinding vanaf onderkant chuck

  • Speciaal voor 5-assige machines
  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 24.5 Kg
Bekijk tekening
3R-770.19-1

3R-770.19-1 Automatische pneumatische chuck met 3Refix gaten Ø20

  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Aanbevolen bedieningssleutel: 3R-611.41 or 3R-611.2
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 24.5 Kg
Bekijk tekening
3R-90356.10-90576.05-1

3R-90576.05 Automatische pneumatische tafel chuck, voor chuck adapter 3R-90356.xx

  • 2 extra lucht kanalen ( totaal 4)
  • Zonder fixatie gaten
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-references
  • Weight 23.5 Kg
Bekijk tekening
3R-90356.10-90576.05-1

3R-90356.10 Automatische pneumatische tafel chuck, voor chuck adapter 3R-90356.xx

  • 2 extra lucht kanalen ( totaal 4)
  • Met fixatie gaten
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 27 Kg
Bekijk tekening
3R-770.46-1

3R-770.46-1 Automatische pneumatische tafel chuck met geïntegreerde Macro-combi

Gebruikt voor het meten van machines om vooraf in te stellen

  • Vereiste luchtdruk 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-references
  • Gewicht 32 Kg
3R-770.6-1-tiny

3R-770.6-1 Automatische pneumatische tafel chuck met geïntegreerde macro

Gebruikt voor het meten van machines om vooraf in te stellen

  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 32 Kg
3R-20129

3R-20129 Automatische pneumatische tafel chuck met geïntegreerde manuele macro

Gebruikt voor het meten van machines om vooraf in te stellen

  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 32 Kg
3R-20130

3R-20130 Automatische pneumatische tafel chuck met centrum gat Ø110mm

  • Centrum gat Ø110mm
  • Vereiste luchtdruk: 6±1 bar
  • Vaste indexposities: 4×90°
  • Luchtstroom reiniging van de Z-referenties
  • Gewicht 32 Kg
D-20167-500x500-tiny-1

3R-D20167 Dummy opname

  • Vereiste luchtdruk: 6±1 bar
  • Voor montage op beladingsstation
  • Voor montage in wasinstallatie
  • Gewicht 15 Kg
  • .
3R-771.2

3R-771.2 Voorbewerkte pallet 280×280 mm

Geanodiseerde aluminium pallet voor automatisch wijzigen

  • Vlakheid 0.04 mm
  • Dikte +0.5/-0 mm
  • Gewicht 6 kg
  • .
  • .
Bekijk tekening
3R-772.2

3R-772.2 Geslepen pallet 280×280 mm

  • Geanodiseerde aluminium pallet voor automatisch wijzigen
  • Vlakheid 0.005 mm
  • Dikte -0.1/-0.14mm
  • Gewicht 6 kg
  • .
Bekijk tekening
3R-CH771.35-top-tiny

3R-CH771.34 Pallet 350×350 mm

  • Geanodiseerde aluminium pallet voor automatisch wijzigen
  • Hoogte 50.1mm
  • Dikte +0.5/-0 mm
  • Gewicht 12.1 kg
  • .
Bekijk tekening
3R-774-AL

3R-774-AL Pallet 400×400 mm

  • Aluminium pallet klaar voor code drager
  • Vlakte 0.04mm
  • Referenties inclusief
  • Gewicht 30 kg
  • .
Bekijk tekening
3R-DE772-T8.40

3R-DE772-T8.40 Pallet met T-gleuf 280×280 mm

  • Geanodiseerde aluminium pallet
  • geanodiseerde aluminium T-gleufplaat T-gleuf M8
  • 40mm toonhoogte
  • geschikt voor automatisch wisselen
  • Gewicht 14 kg
Bekijk tekening
3R-772-M8.28-tiny-1

3R-772-M8.28 Pallet 280×280 mm

  • Gehard staal pallet met 139x M8 draden,
  • Toonhoogte 20mm geschikt voor automatisch wisselen
  • Voorbereid voor code drager
  • .
  • Gewicht 14.5 kg
Bekijk tekening
3R-772.1-MTtiny

3R-772.1-MT Magnetische tafel

  • Twee onafhankelijke magnetische velden
  • Laag magnetische veld, 3 mm
  • Gemonteerd op 3R-772.1 voor automatisch wisselen
  • Klemkracht 100 N/cm2 (JIS)
  • Gewicht
Bekijk tekening
3R-776.1-2

3R-776.1-2 Referentiepallet

  • Grondreferentie liniaal grond indicatie gat
  • Geschikt voor automatisch wisselen
  • Voorbereid voor code drager
  • .
  • Gewicht 10.5 kg
Bekijk tekening
3R-90356.22-dynafix-adapter-tiny

90356.22 Chuck adapter Dynafix-macro

  • Chuck adapter Dynafix-macro voor 90356.10 of 90576.05
  • Voor automatisch wisselen
  • Vereiste lucht 6±1 bar
  • Reiniging van de Z-referenties
  • Gewicht
Bekijk tekening
3R-90356.20-tiny

90356.20 Chuck adapter Dynafix-magnum

  • Chuck adapter Dynafix-magnum voor 90356.10 of 90576.05
  • Voor automatisch wisselen
  • Vereiste lucht 6±1 bar
  • Reiniging van de Z-references
  • Gewicht
Bekijk tekening
3R-SSP071-dynafix-reviseset-tiny-e1717567056936

3R-SSP071 Dynafix revision set

For the following products:

  • 3R-770-1
  • 3R-770-4
  • 3R-770-5
  • 3R-770.19-1
  • 3R-770.19-4
  • 3R-770.46-1
  • 3R-770.6-1
  • 90718.04

See instruction I-804-E

C219007-tiny-1

3R-12997-00 sealing for dynafix

Sealing ring for

  • Dynafix 3R-770
  • .
  • .
  • .
  • .
C219007-tiny-1

3R-20829-00 sealing for dynafix

Sealing ring for

  • dynafix 3R-770-1
  • 770-4
  • 770.19-x
  • .
  • .
Brochure Dynafix
