Transformer/Workmaster T3-100. Een modulair automatiseringssysteem

Het concept bestaat uit een vrijstaande unit die pallets wisselt tussen een magazijn en de machine. Zoals u ziet is de Transformer/WorkMaster een flexibel automatiseringsconcept dat geschikt is voor de meeste machines, waarbij de magazijninrichting aangepast wordt aan de individuele wensen van de klant. De open architectuur van de systemen is een duidelijk voordeel van de System 3R automatiseringsapparatuur.

De klant kiest de machine die het best past bij de eisen van de onderneming en een WorkMaster wordt eraan toegevoegd. System 3R vormt een universele verbinding tussen machines van verschillend fabricaat en uitvoering. Altijd gericht op flexibiliteit en productiviteit

Bekijk brochure

Kenmerken:

  • Modulair systeem
  • Toepassingen bij frezen, draad- en zinkvonken, slijpen, wassen en meten
  • Automatisch beladen tot 4 machines mogelijk
  • Max. gewicht 75,150 of 200kg
  • Max. werkstukafmetingen 700x480x395
  • Servo technologie

Optioneel:

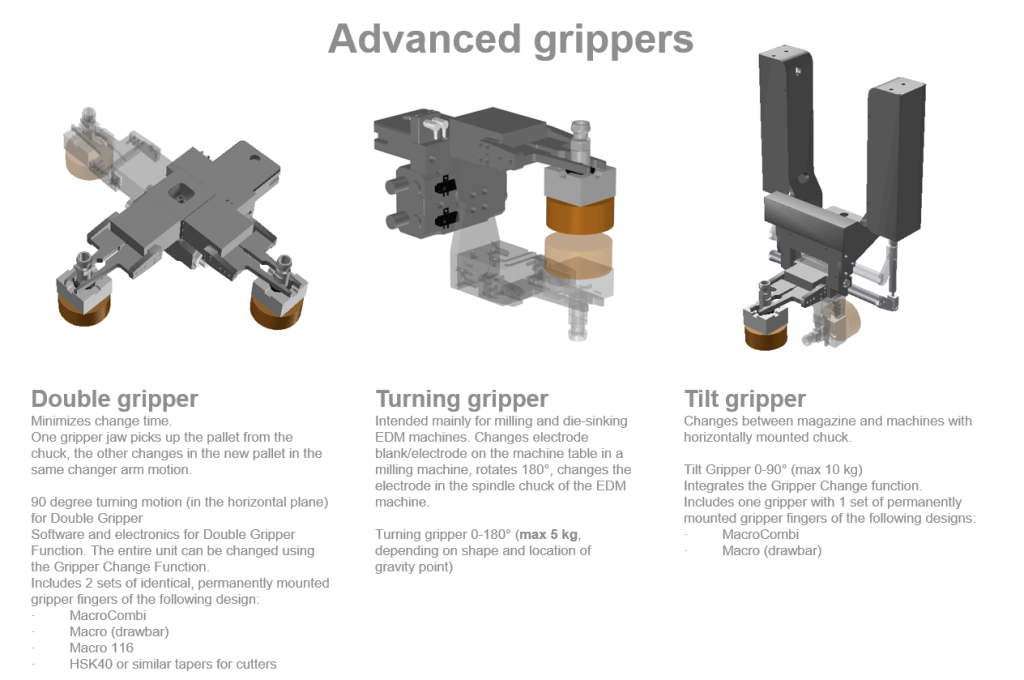

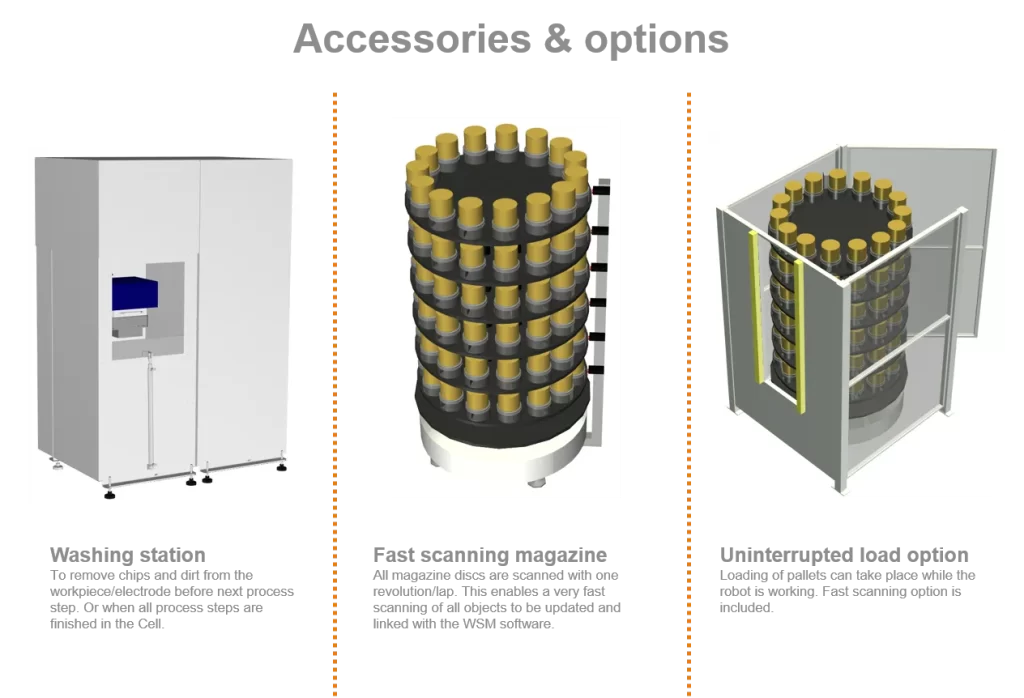

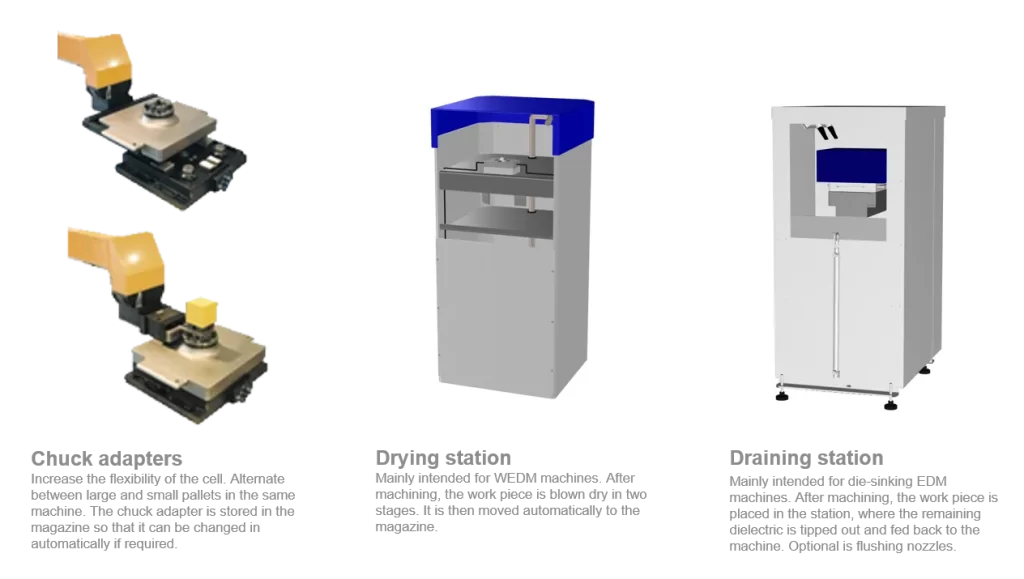

ID-system, beladingsstation, washing station, droogstation en diverse grijpers

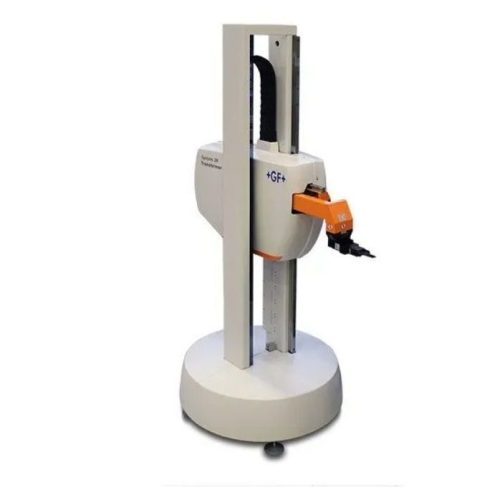

Transformer basis eenheid

De compacte basiseenheid kan gemakkelijk worden aangesloten op uiteenlopende machines. Toevoegen van magazijnen en andere opties is te allen tijde mogelijk. Het grote voordeel is dat de eenheid kan meegroeien met de marktontwikkelingen. Beladen tot vier machines is mogelijk binnen het 300°-bereik van de C-as van de robot.

Kenmerken:

  • Zeer compact bouwwijzen door opbouw van de robot
  • Slag X-as 1250 mm
  • Slag Z-as 1400 mm
  • Bereik C-as 300°
  • Perslucht 6 bar, 150 l/min
  • Gering ruimtebeslag door telescopische arm

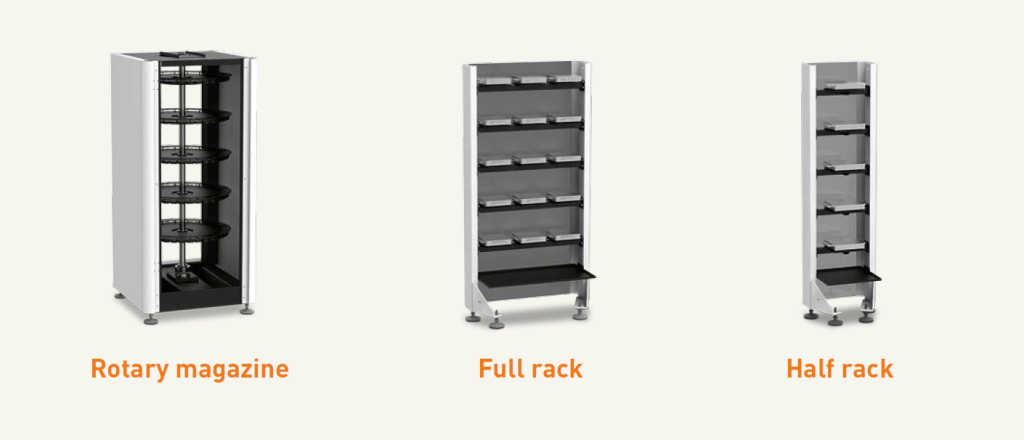

Transformer/Workmaster – magazijnen

De standaardmagazijnen kunnen gemakkelijk en zeer flexibel worden toegevoegd aan een nieuwe of bestaande productiecel. Het stabiele magazine is belastbaar tot 1200 kg. U kunt in de toekomst altijd meer magazijnen toevoegen. Features:

  • Standaard 5 niveaus
  • Max. gewicht per niveau 150 kg
  • Max. gewicht per rek 1200 kg
  • Max. palletafmetingen 700 x 480 mm



Optioneel:

Beladingsdeur, beladingsstation, meer niveaus

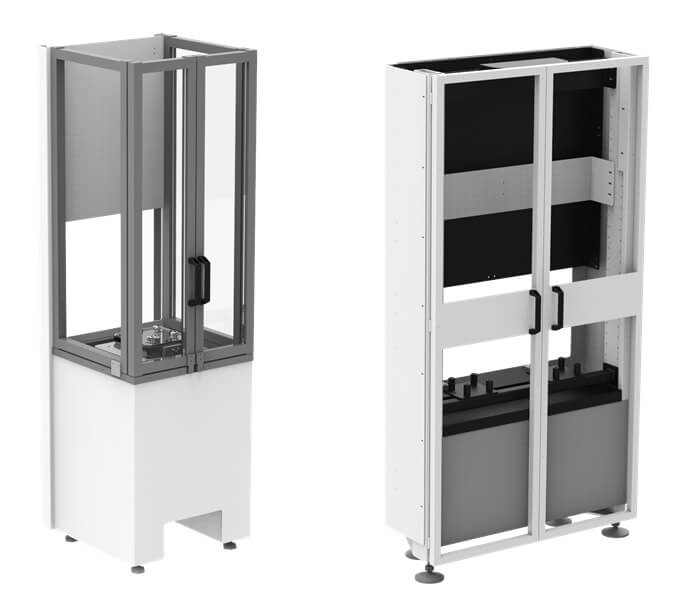

Laadstations:

Station voor de voorbereiding van werkstukken. Het station is voorzien van een door en zijschotten. Een veiligheidsscherm is niet nodig, het station kan worden bestuurd door de handconsole van de robot. Een opname is niet inclusief.

Kenmerken:

  • Max. werkstukafmetingen 450 x 450 x 450 mm
  • Max. gewicht 200 kg
  • Opvangbak voor olie en spoelvloeistof
  • Voorbereid op de installatie van opnames, inclusief voetregeling en pneumatische aansluitingen

Optioneel:

Handmatige indexeereenheid, 4 x 90°, met blokkeerinrichting, vaste ID-antenne

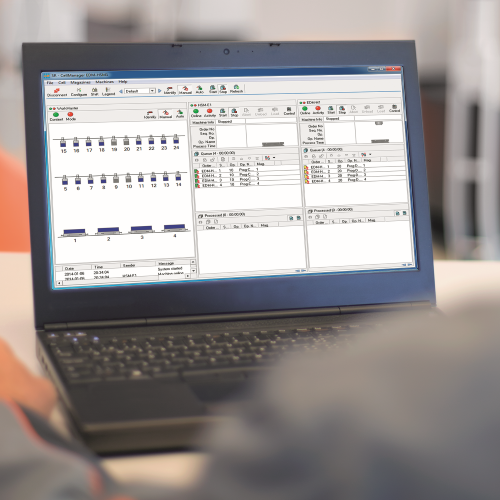

WorkShopManager software

User-friendly Cell Management Software

  • Necessary data is entered quickly and in a structured manner.
  • Quick, precise overview of the entire process chain
  • Increased flexibility: The order of priority can be changed at any time.
  • Simpler, safer preparation of automated cells
  • The risk of errors due to the human factor is minimized.
  • Increased process security

1 Preparation – WorkCenter

2 Execution – CellManager

3 Monitoring – CellMonitor

Meer informatie, zie xxxlink software
